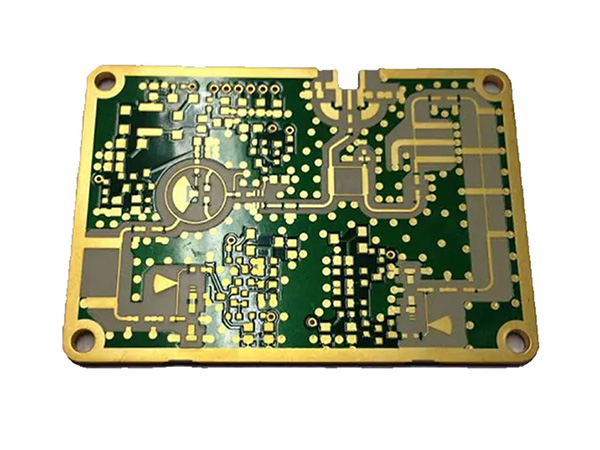

陶瓷電路板的優勢和應用 陶瓷電路板其實是以電子陶瓷為基礎材料制成的,可以做各種形狀。其中,陶瓷電 路板的耐高溫、電絕緣性能高的特點較為突出,在介電常數和介質損耗低、熱導率大、化學穩定性好、與元件的熱膨脹系數相近等優點也十分顯著,而陶瓷電路板的制作會用用到LAM技術,即激光快速活化金屬化技術。應用于LED領域,大功率電力半導體模塊,半導體致冷器,電子加熱器,功率控制電路,功率混合電路,智能功率......
2022-12-05
【電路板】陶瓷電路板加工工藝

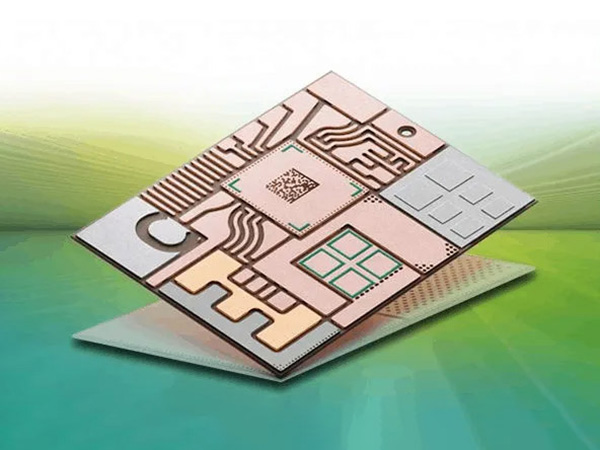

陶瓷電路板加工制作自然比普通電路板要有難度,報廢率相對較高。陶瓷電路板不僅費用要高于普通電路板,加工工藝也有所不同。今天小編就來分享一些陶瓷電路板加工工藝。 陶瓷電路板加工工藝有哪些? 陶瓷電路板加工工藝主要有DPC(薄膜電路工藝)、DBC(厚膜電路工藝)、AMB(活性焊接工藝)還有HTCC(高溫共燒陶瓷)、LTCC制作工藝(低溫共燒陶瓷工藝)。 陶瓷電路板加工工藝過程 陶瓷電路板加工工藝流......
FPC設計必須掌握的基礎知識
1、假如規劃的電路體系中包括FPGA器件,則在制作原理圖前必需運用Quartus II軟件對管腳分配進行驗證。(FPGA中某些特別的管腳是不能用作一般IO的)。? 2、4層板從上到下依次為:信號平面層、地、電源、信號平面層;6層板從上到下依次為:信號平面層、地、信號內電層、信號內電層、電源、信號平面層。6層以上板(優點是:防攪擾輻射),優先挑選內電層走線,走不開挑選平面層,禁止從地或電源層走......
FPC柔性線路板技術發展方向

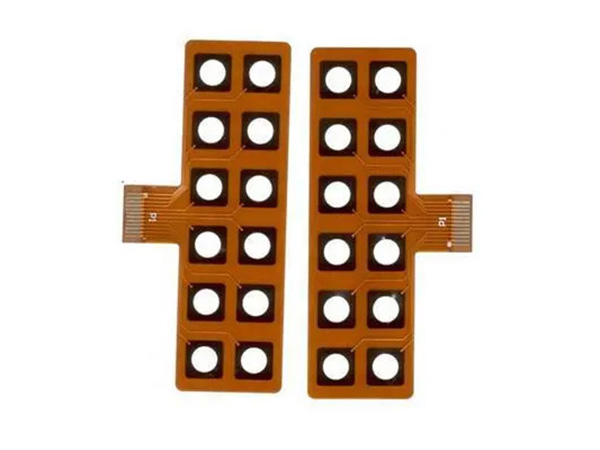

跟著用處的多樣化和袖珍化,電子設備中運用的FPC要求高密度電路的同時,還要求質的意義上的高功用化。Z近的FPC電路密度的變遷。選用減成法(蝕刻法)可以構成導體節距為30um以下的單面電路,導體節距為50um以下的雙面PCB電路也現已實用化。銜接雙面電路或許多層電路的導體層間的導通孔徑也越來越小,現在導通孔孔徑100um以下的孔已達量產規劃。 依據制造母術的立場,高密度電路的或許制造規劃。依據......
